Mengenal Seputar komponen Mobil Formula 1




Mesin
Konfigurasi mesin mobil F1 adalah V8 dengan kapasitas silinder 2.4cc naturally aspirated, four-stroke internal combustion petrol. Sejak berilium dilarang menjadi bagian dari komponen mobil F1, para ahli banyak melakukan pengembangan material. Namun kebanyakan adalah campuran dari aluminium dengan metal lain. Maklum bahan ini bisa mengakomodir keinginan para ahli yang membutuhkan mesin ringan namun kuat.

Sejak musim balap 2003, para engineer F1 dipaksa untuk berkreasi membuat mesin yang tahan lama. Di musim 2003, mesin untuk balapan adalah mesin yang digunakan untuk kualifikasi. Dan mulai musim balap 2004, FIA membatasi hanya satu mesin yang dipakai dalam satu rangkaian akhir pekan grand prix. Sebelum masa itu biasanya mesin hanya tahan untuk dipakai maksimal sejauh 500 km. Lebih dari jarak itu, kinerja mesin sudah tidak optimal lagi. Mesin mobil F1 mampu memacu mobil hingga 350km/j di jalur lurus dengan putaran mesin maksimum hingga 19.500 rpm.


Mesin Mobil BMW-Williams team dengan konfigurasi V10, 3.0L

Girboks
Peranti ini terletak di bagian belakang mesin dan sekaligus menjadi penyangga wishbone suspense belakang. Dalam mobil apapun, termasuk mobil F1 juga mobil balap lainnya, peran girboks sangat penting. Selain menyalurkan tenaga dari mesin, girboks juga memberi akselerasi secara maksimal. Dibanding mobil biasa, girboks di
mobil F1 harus jauh lebih reliable, sebab dalam satu balapan -sekitar 1,5 - 2 jam- rata-rata pembalap melakukan perpindahan gigi sekitar 4000 kali. Hingga musim 2002, sistem transmisi yang dipakai adalah semi-otomatis dengan minimum 4 dan maksimum 7 untuk percepatan maju, dan dengan satu gigi untuk mundur. Pada musim 2003, transmisi otomatis diperbolehkan.


Nose cone
Bagian ini terpisah dari sasis dan dilengkapi dengan sayap depan yang beragam bentuknya. Meski bentuknya tampak sederhana, kebanyakan ahli aerodinamika mobil F1 banyak berkutat pada bagian ini. Sebab ini adalah bagian dari mobil yang pertama kali menerpa angin. Selain itu nose cone juga harus kuat sehingga mampu membantu melindungi pembalap saat terjadi tumbukan dari depan.


Side pod
Bagian mobil tempat radiator (oli dan air) dan peranti elektronik berada. Bagian ini juga harus kokoh dan bisa melindungi pembalap dari sisi samping. Kedua side pod memiliki lubang angin yang disebut air scoop. Angin ini berfungsi dalam proses pendinginan yang dilakukan radiator.


Kokpit
Di tempat inilah pembalap berada. Jangan samakan kokpit mobil F1 dengan mobil biasa. Bisa dibilang kokpit mobil F1 adalah kokpit mobil paling tidak nyaman. Selain sempit, pembalap pun menyetir tidak dalam keadaan duduk, melainkan (lebih tepat disebut) berbaring. Bagian inilah bagian terpenting dalam melindungi jiwa pembalap. Terbuat dari bahan serat karbon -sama seperti bagian bodi lainnya ruang kokpit harus mampu menahan benturan hingga 2,4 ton dan mampu melindungi pembalap dari kecelakaan parah. Tak heran bila khusus pada bagian ini bahan yang dipakai terdiri dari
tiga lapis campuran serat karbon dan Kevlar dengan ketebalan minimum 3,5 mm.


Kokpit BMW-Sauber 2009

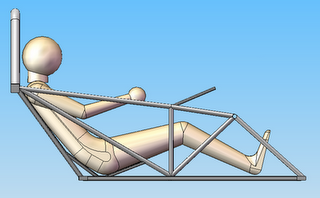

Posisi duduk pembalap F1




Jok
Benda inilah yang menyangga badan pembalap, dan turut mempengaruhi keselamatan. Bentuk jok disesuaikan dengan bentuk tubuh pembalap. Oleh karena itu di awal musim atau saat pindah tim, seorang pembalap F1 pasti mengepas jok terlebih dahulu. Yaitu dengan membuat cetakan sebelum jok yang terbuat dari resin bercampur busa itu dipasang di mobil.


Saat melaju pembalap harus melekat atau terikat ke jok demi mempertinggi tingkat keselamatan. Oleh karena itu jok balap wajib dilengkapi dengan safety belt berjenis lima atau enam titik. Safety belt ini akan memelar sesuai gaya berat yang dialami pembalap. Demi keselamatan pula safety belt harus diganti secara berkala. Tak jarang pembalap mengganti sabuk pengamannya hingga 20 kali dalam setahun.

Air box
Ini adalah lubang angin yang ada di atas kepala pembalap. Fungsinya untuk membantu pembakaran di mesin.



Tangki bahan bakar
Meski disebut tangki, jangan membayangkan wadah bahan bakar mobil F1 itu sama dengan dengan tangki bensin di mobil biasa. Karena, tangki yang terbuat dari bahan Kevlar ini bisa berubah bentuk dan dijamin tak akan sobek atau bocor bila terbentur saat tabrakan. Tak hanya itu, konstruksi bagian dalam tangki juga rumit, karena harus dibuat dengan struktur khusus berdasarkan regulasi FIA.

Bagian dalam tangki dilengkapi semacam kantung pengumpul akhir –yang disebut ‘kolektor’ oleh para teknisi F1. Tapi para teknisi FIA menamainya bladder yang arti harfiahnya adalah kantung kemih. 'Kantung kemih’ di dalam tangki bensin mobil F1 ini berbentuk tabung yang terbuat dari bahan serat karbon dan mampu menampung dua liter bahan bakar.

Tabung ini berada di tengah-tengah tangki dan di dalamnya terdapat sebuah pompa bensin mekanis bertekanan tinggi yang digerakkan oleh mesin. Dari pompa ini, bensin langsung dikirim ke injektor yang berada di setiap silinder. Dengan konstruksi dan cara kerja seperti itu, tak heran jika harga kantong bahan bakar mobil F1 ini tergolong mahal: paling sedikit Rp 150 juta per unitnya.


Sayap belakang (rear wing)
Fungsi sayap yang ada di belakang tak jauh berbeda dengan sayap yang ada di nose cone, yaitu untuk mengalirkan angin. Bilah sayap depan harus bisa membuat angin berjalan mulus ke bodi mobil, sayap belakang harus bisa membuang angin dengan rapi. Peran sayap belakang juga amat besar terhadap setingan mobil dalam menghadapi setiap balapan. Bila berlomba di sirkuit yang berkarakter cepat, posisi bilah sayap harus datar. Sebaliknya bila sirkuitnya banyak tikungan, bilah sayap akan dipasang lebih tegak.

Diffuser
Difuser adalah alat yang membantu mempermulus aliran angin di kolong belakang mobil. Bentuknya yang seperti bilah-bilah. Bilah-bilah ini membuat aliran angin di kolong mobil terpecah, yang pada akhirnya membantu meningkatkan downforce.


Plank atau skid block
Inilah satu-satunya bagian dari mobil F1 yang terbuat dari kayu, dengan lebar 30 cm dan tebal 10 mm. Letaknya ada di bawah mobil. Fungsi utama plank adalah sebagai alat pengukur ketinggian mobil dari trek saat balapan. Sesudah balapan, ketebalan plank tak boleh berkurang dari yang ditoleransi -10% dari ketebalan awal. Jika melebihi batas pembalap bisa terkena diskualifikasi.
Tampak dari bagian depan

Tampak dari bagian bawah

Barge board
Alat berupa bilah ini terletak di antara sidepod dan ban depan. Fungsinya untuk
mengoptimalkan aliran angin dari sayap depan. Selama balapan peranti ini harus bersifat statis, dalam arti posisinya tak bisa digerak-gerakkan. Michael Schumacher pernah mengalami kasus akibat barge board, yaitu di GP Malaysia 1999. Gara-gara itu hampir saja Ferrari kehilangan poin dan gelar juara konstruktor.
